רבים חושבים שהמנוע הוא מה שמחזיק מטוס באוויר, אבל המנוע רק דוחף אותו קדימה, ואת המטוס מחזיקה הכנף. אווירודינמיקה היא תורת התנועה של אוויר סביב גופים והכוחות שהתנועה הזו יוצרת, ובתעופה היא עונה על השאלה הבסיסית ביותר: איך כלי ששוקל טונות נשאר באוויר. התשובה מתחילה בארבעה כוחות שפועלים על כל מטוס בכל רגע, וממשיכה בכמה אמונות נפוצות שמתבררות כשגויות.
ארבעת הכוחות שבבסיס האווירודינמיקה של מטוס
- עילוי פועל כלפי מעלה, בניצב לזרם האוויר, ונוצר בכנף מתוך זרימת האוויר סביבה.
- משקל פועל כלפי מטה: כוח המשיכה על המטוס, על הדלק ועל המטען.
- דחף פועל קדימה, ומגיע מהמנוע דרך מדחף או מנוע סילון.
- גרר פועל אחורה, נגד כיוון התנועה, ונוצר מהחיכוך ומהצורה של המטוס, וגם מהעילוי עצמו.
בטיסה ישרה ואופקית במהירות קבועה, הכוחות מאוזנים: העילוי שווה למשקל והדחף שווה לגרר. כל שינוי בטיסה, טיפוס, ירידה, האצה או פנייה, הוא שינוי מכוון באיזון הזה. במטוס קל את הדחף מייצר המדחף, שכל להב שלו הוא בעצמו כנף קטנה שמסתובבת.
העילוי גדל בריבוע המהירות: מהירות כפולה נותנת פי ארבעה עילוי, כשכל השאר קבוע.
גרר: הכוח שמשלמים עליו בדלק
הגרר מתחלק לשני סוגים עיקריים, שמתנהגים הפוך זה מזה:
- גרר טפילי נוצר מהחיכוך של האוויר עם המטוס ומהצורה שלו. הוא גדל ככל שהמהירות עולה.

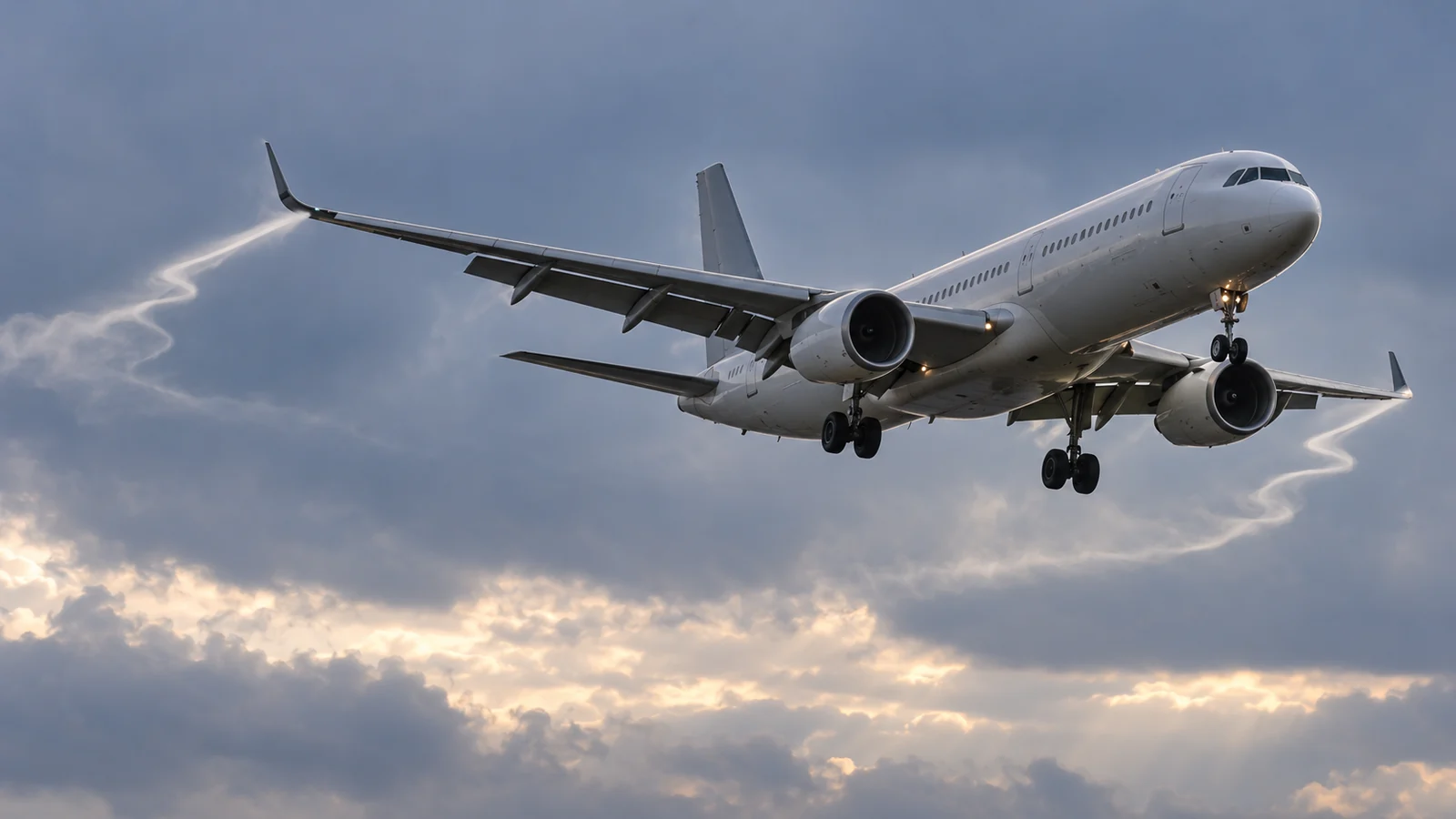

- גרר מושרה הוא תוצר לוואי של העילוי, ונוצר בעיקר במערבולות שבקצות הכנפיים. הוא גדול דווקא במהירות נמוכה, כשהכנף עובדת בזווית גבוהה.
מכיוון ששני הסוגים מתנהגים הפוך, יש מהירות שבה סך הגרר הוא הנמוך ביותר. זו אחת הסיבות לכך שלכל מטוס יש מהירויות מומלצות לטיפוס, לשיוט ולגלישה, ושהן לא נבחרות באקראי.
הצירים וההגאים
מטוס נע סביב שלושה צירים, ולכל אחד יש משטח היגוי משלו:
- 1ציר האורך, הטיה לצדדים. נשלט במאזנות, המשטחים הנעים בקצה האחורי של כנף המטוס.
- 2ציר הרוחב, הרמה והורדה של האף. נשלט בהגה הגובה שבזנב.
- 3הציר האנכי, פניית האף ימינה ושמאלה. נשלט בהגה הכיוון שבזנב, דרך הדוושות.
פנייה במטוס היא שילוב של שלושתם. הטיה עם המאזנות מטה את העילוי לצד, והוא שמושך את המטוס לפנייה. הגה הכיוון והגה הגובה עוזרים לפנייה להיות נקייה ולשמור על הגובה.
ארבע אמונות נפוצות באווירודינמיקה
"האוויר מעל הכנף חייב לפגוש את האוויר שמתחת בקצה"
זה ההסבר הנפוץ בספרי ילדים, והוא שגוי.

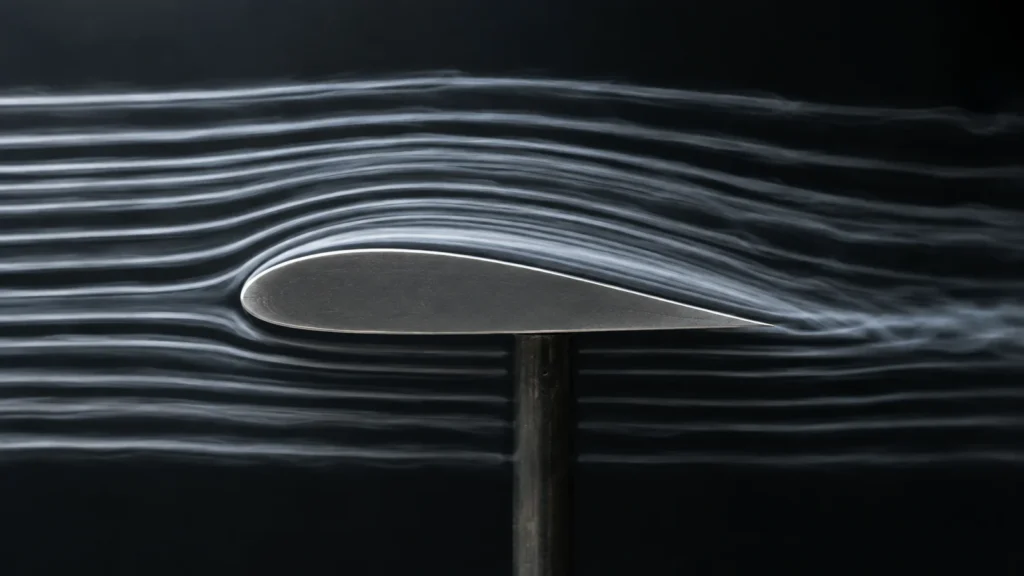

אין שום חוק שמחייב את שני זרמי האוויר להיפגש בשפת הזרימה, והאוויר מעל הכנף אפילו מגיע לקצה מוקדם יותר. העילוי נובע מכך שהכנף מסיטה את האוויר כלפי מטה, ומהפרש הלחצים שנוצר מעליה ומתחתיה.
"הזדקרות היא כשהמנוע נכבה"
לא. הזדקרות היא תופעה של הכנף, לא של המנוע. היא קורה כשזווית ההתקפה עוברת זווית קריטית והזרימה מעל הכנף ניתקת, וזה יכול לקרות גם כשהמנוע עובד במלוא הכוח.
"מטוס לא יכול לטוס הפוך"
מטוסי אווירובטיקה טסים הפוך לאורך זמן. גם כנף הפוכה מייצרת עילוי, כל עוד היא פוגשת את האוויר בזווית התקפה מתאימה. זה עולה יותר גרר, ולא כל מטוס בנוי לזה, אבל זה אפשרי.
"רק ברנולי צודק", או "רק ניוטון צודק"
שני ההסברים מתארים את אותה תופעה. הפרש הלחצים סביב הכנף וההסטה של האוויר כלפי מטה הם שני צדדים של אותה זרימה, ולא תיאוריות מתחרות.
אווירודינמיקה לטייסים ולטכנאים
עקרונות הטיסה הם חלק מהבסיס של התאוריה לכל רישיון טיס, ואווירודינמיקה היא גם אחד המקצועות שאנחנו מכינים להם במסלול גוף מנוע, בתיאוריה לטכנאי בדק של כלי טיס. מי שמבין אותה מבין למה מטוס מתנהג כפי שהוא מתנהג, ולא רק מה עושים בכל מצב.
שאלות נפוצות
מה זה אווירודינמיקה בשפה פשוטה?
זו תורת התנועה של אוויר סביב גופים, והכוחות שהתנועה הזו יוצרת. בתעופה היא מסבירה איך הכנף מייצרת עילוי ומה מאט את המטוס.
מה ההבדל בין עילוי לגרר?
עילוי הוא הכוח שמחזיק את המטוס באוויר, בניצב לזרם האוויר. גרר הוא הכוח שמאט אותו, נגד כיוון התנועה. כל כנף מייצרת את שניהם.
למה מטוס צריך מסלול ארוך יותר ביום חם?
אוויר חם דליל יותר, ולכן הכנף מייצרת פחות עילוי והמנוע פחות כוח באותה מהירות. המטוס צריך להגיע למהירות גבוהה יותר כדי להמריא, ולכן הוא צריך יותר מסלול.
מה זה זווית התקפה?
הזווית בין הכנף לבין זרם האוויר שפוגש אותה. ככל שהיא גדלה העילוי גדל, עד הזווית הקריטית, שמעבר לה הכנף מזדקרת.
מה זה גרר מושרה?
גרר שנוצר כתוצר לוואי של העילוי, בעיקר במערבולות שבקצות הכנפיים. הוא גדול דווקא במהירות נמוכה, כשהכנף עובדת בזווית התקפה גבוהה.
